Realizované testery dveřních modulů a dveří z nedávné doby i obrázky starších realizací.
Tester dveřních modulů Hyundai
Investor: PHA Czech s.r.o., Český Těšín
Objednatel: Rockwell Automation Services s.r.o.

Realizované práce na projektu:
- Návrh elektrického zapojení pro testování dveřních modulů podle dodané výkresové dokumentace kabelových svazků a konektorů pro přední a zadní dveřní moduly.
- Kontrola elektrodokumentace před zahájením výroby.
- Vývoj SW testeru pro ControlLogix v prostředí RSLogix 5000 V.16.
- Elektrické oživení rozvaděčů po výrobě u dodavatele rozvaděčů (4ks).
- Uvedení do provozu po zapojení všech snímačů a pneuventilů.
- Vývoj SW vizualizace pro 19“ LCD s dotykovým displejem.
- Dokumentace SW, návod k obsluze a údržbě, zaškolení obsluhy, zaškolení údržby.

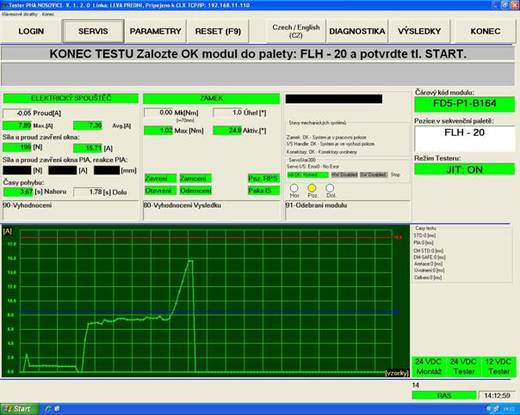

Hlavní obrazovka vizualizace výsledku testů a stavu testeru

Hlavní obrazovka vizualizace výsledku testů a stavu testeru


Rozvaděče

Celkem byly oživeny 4 rozvaděče - 2 pro přední dveřní moduly a 2 pro zadní dveřní moduly.

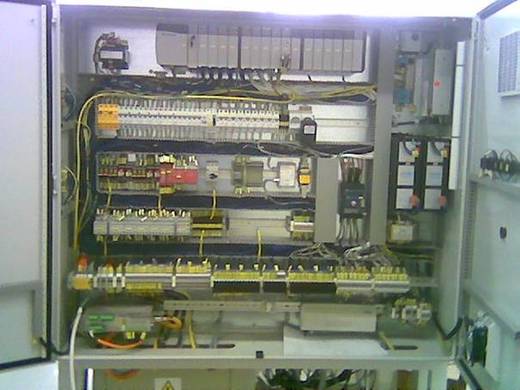

Rozvaděč testeru dveřních modulů PHA

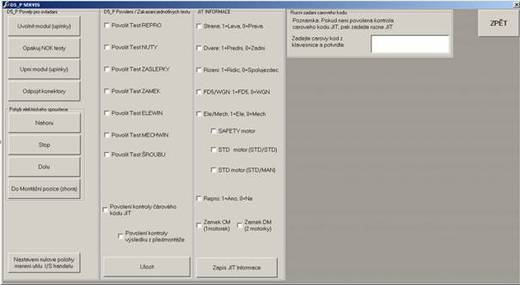

Servisní obrazovka s možností manuálního nastavení mimo JIT sekvenci
Tato obrazovka je využívána nejvíce na začátku oživování stroje a opakovaném testování jednoho modulu, před zprovozněním JIT režimu, nebo při výpadku komunikace  s JIT serverem, nebo při výpadku přenosu dat mezi objednatelem modulů  a JIT serverem.
Zaškolená obsluha je schopna nastavit požadované testy a způsob testování ručně a spustit otestování.  Naměřená data jsou ukládána na lokální i na síťový disk.


Servisní obrazovka testeru dveřních modulů PHA

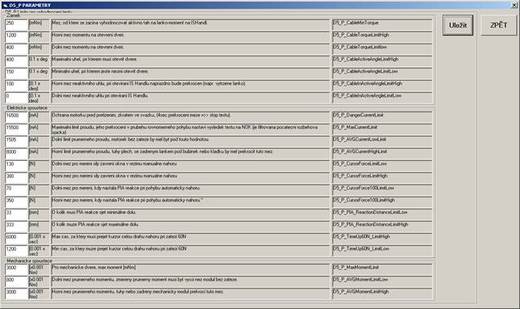

Obrazovka s nastavením parametrů testování
Přístup k této obrazovce je možný pouze pod heslem  a s příslušným oprávněním - Quality Manager


Obrazovka s parametry pro testováni PHA

Obrázky starších realizací vizualizací testerů
KIA CEED - vizualizace 3 pracovišť na 1 obrazovce (pracoviště přední, zadní a třídveřové varianty modulů)
KIA CEED hlavní obrazovka

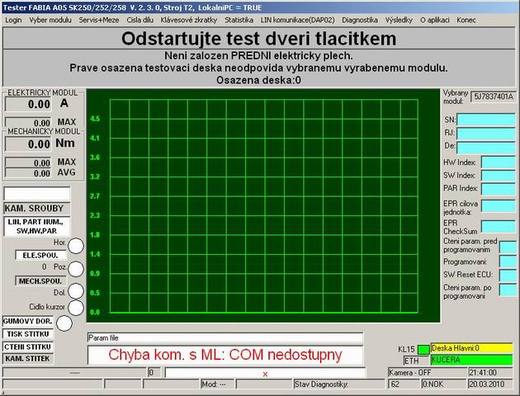

Příklad vizualizace pracoviště na testování dveřního modulu SK250, SK252, a SK258.

Fabia A05 - tester modulů

Obrazovka s výběrem modulů pro testování

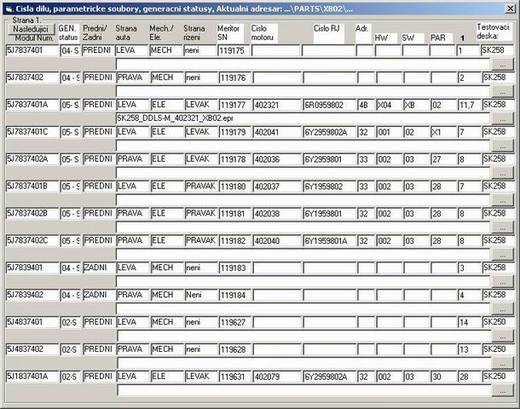

Tabulka se sestavou jednotlivých modulů A05

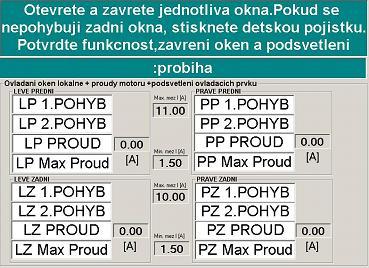

Příklad vizualizace pracoviště na testování 4 kompletních dveří .

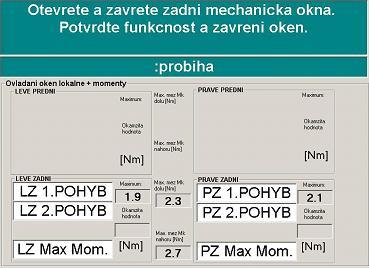

test 4 elektrických oken ve dveřích vozu A5

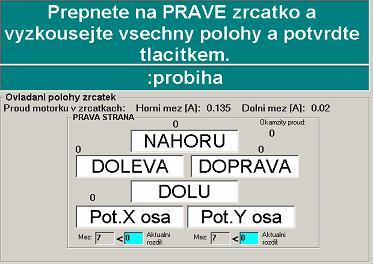

Test paměťového zrcátka
Test paměťového zrcátka

Test mechanických spouštěčů pomocí serva s přímým měřením momentu

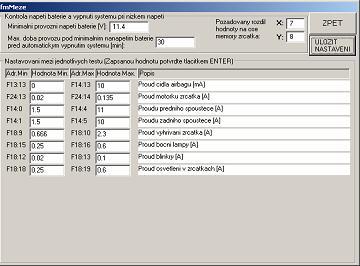

Obrazovka mezí testeru kompletních dveří
Parametry testu kompletních dveří

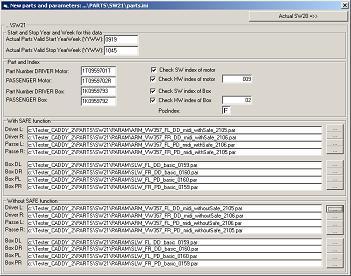

Obrazovka nastavení testovaných variant dveřních modulů CADDY
